鋼鋁拖鏈選用方法及常規型號介紹

東莞圣達小編給大家分享鋼鋁拖鏈選用方法：

1、根據支撐板zui大孔徑Dma來確定鏈板高度hg和拖鏈型號。

2、支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
①當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
②當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
③安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈使用場合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。

鋼鋁拖鏈常規型號介紹：

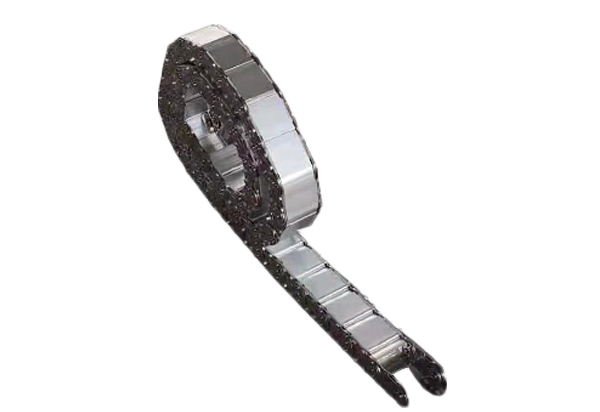

鋼制拖鏈按結構可分為TL型鋼制拖鏈和TLG型鋼制拖鏈，鋼制拖鏈按節距分類有45、65、75、95、100、125、180、225、250型。拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。

需要注意的是鋼制拖鏈有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。
